BWD臥式擺線針輪減速機
BWD臥式擺線針輪減速機
BWD臥式擺線針輪減速機
BWD減速機，又名：BWD擺線減速機、BWD擺線針輪減速機、BWD臥式擺線針輪減速機；
BWD系列臥式擺線針輪減速機共用以下幾種型號供用戶選型使用：
bwd0擺線針輪減速機、bwd1減速機、bwd2減速機、bwd3減速機、bwd4減速機、bwd5減速機、bwd6減速機、bwd7減速機、bwd8減速機；

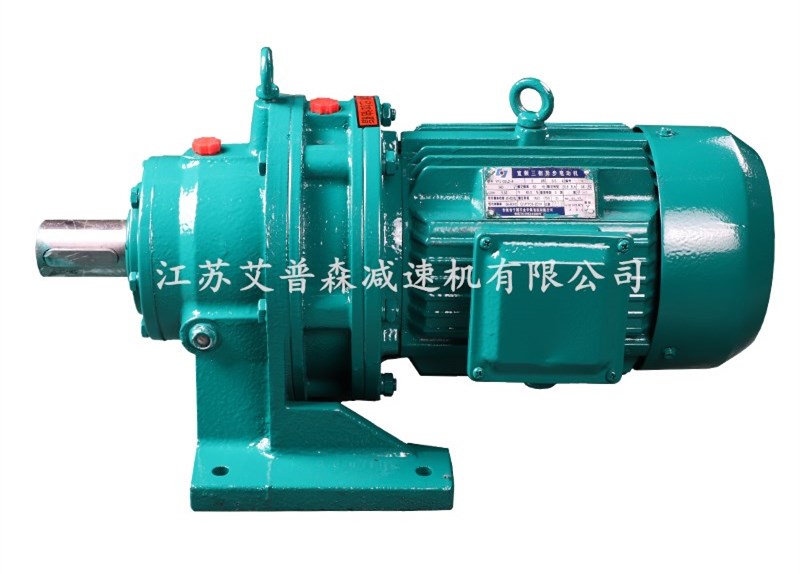

附：BWD臥式擺線針輪減速機實物圖一
BWD系列臥式擺線針輪減速機傳動比：有：9，11，17，21，23，25，29，35，43，47，59，71，87。
BWD系列臥式擺線針輪減速機原理及產品特點：
1、結構原理：行星擺線傳動,采用擺線輪與針齒內嚙合, 形成少齒差內嚙合減速機構，把輸入轉速同軸 反向傳出并進行減速。
2、特點：采用行星傳動原理體積小，無軸向力，速比變化范圍大
3、安裝型式：底座式、法蘭式;輸出方式:實心軸輸出;輸入方式：電機輸入，軸輸入
4、輸入方式：直聯電機、實心軸、法蘭式輸入。
5、平均效率：一級90%、二級88%。
6. 減速比：一級9~87、二級99~5133。

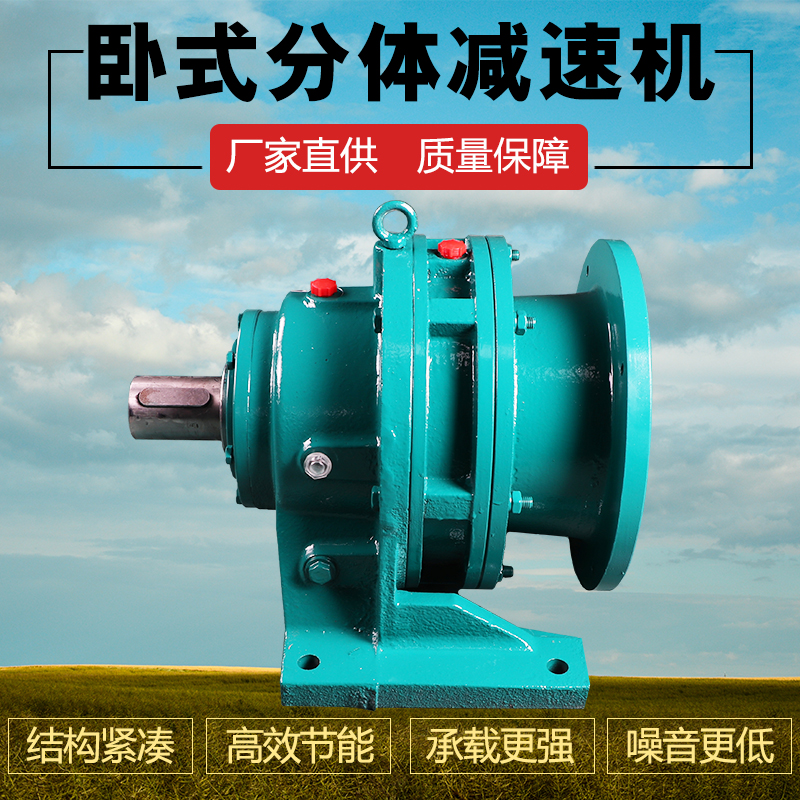

附：BWD臥式擺線針輪減速機實物圖二
BWD系列臥式擺線針輪減速機技術參數：
功 率：0.37kw～55kw
轉 矩：150n·m～20000n·m
傳動比：單級：9-87 雙級：121-7569 三級：2057-658503
附：BWD臥式擺線針輪減速機 選型參數表
附：BWD臥式擺線針輪減速機裝配與拆解全過程圖
